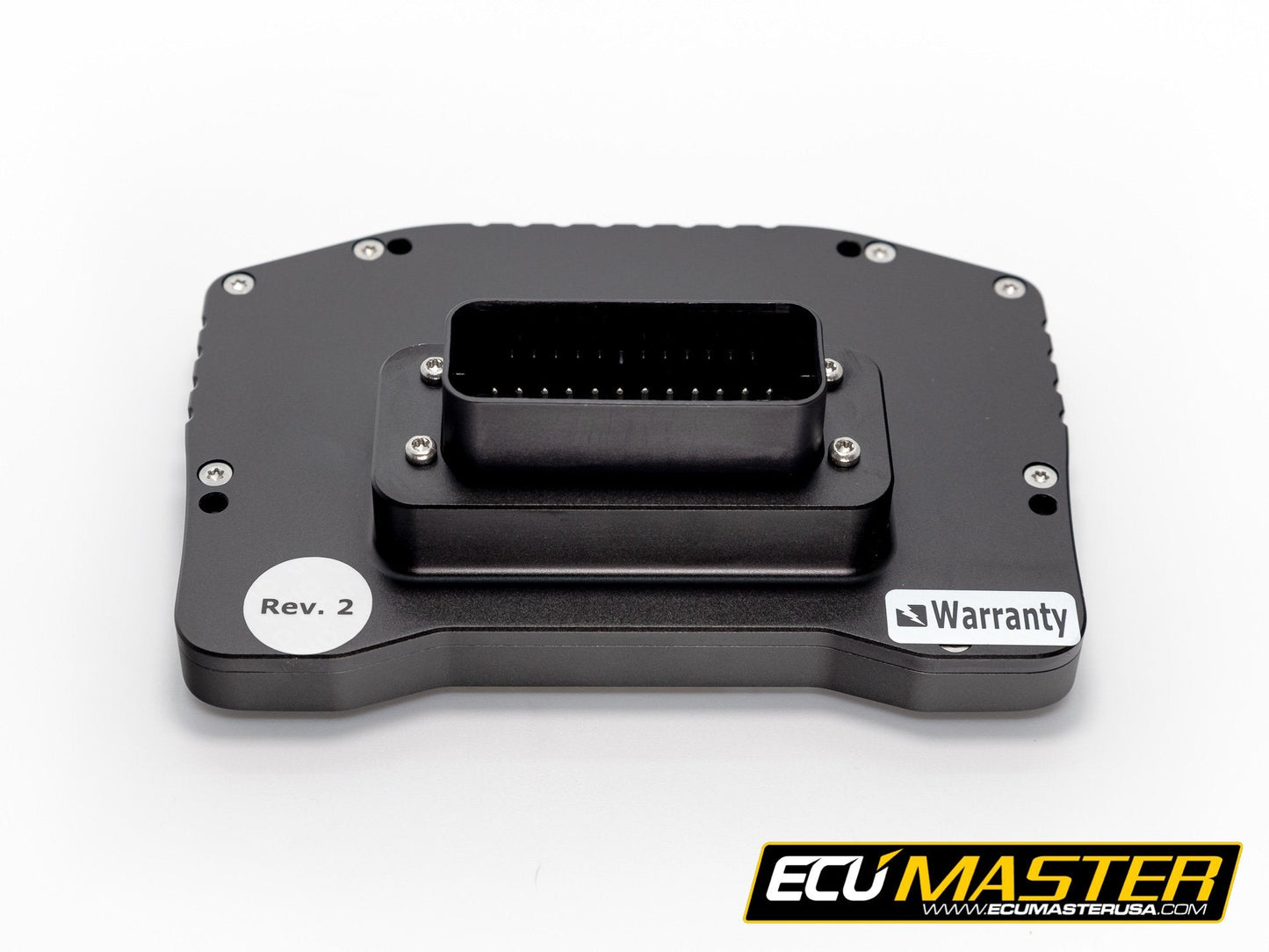

ECU MASTER - UNIDAD DE VISUALIZACIÓN AVANZADA ADU5 REV.2, IP65

Unidad de visualización avanzada ADU5 con registro

Estamos orgullosos de anunciar la nueva familia de productos ECUMASTER Racing Dash. Diseñamos ADU5 y ADU7 en respuesta a la demanda del mercado de una pantalla de tablero rentable con capacidades de registro. Nuestro objetivo específico era crear una solución de calidad, rica en funciones y completamente personalizable para conductores competitivos. Consultamos a conductores profesionales e ingenieros de carrera y diseñamos la ADU para superar sus requisitos.

Sobre todo, la ADU está diseñada para mostrar toda la información crítica de una manera fácil de leer, junto con una estrategia integral para mostrar alarmas.

Nuestras Unidades de Visualización Avanzadas están disponibles en versiones de 5” y 7”. Ambas versiones cuentan con pantallas antideslumbrantes de alta resolución y alta visibilidad, que garantizan una visibilidad perfecta en cualquier condición de iluminación. La ADU viene con varias páginas preconfiguradas, que el usuario final puede personalizar para mostrar los datos necesarios en cada etapa de la carrera (p. ej., práctica, clasificación, carrera, solución de problemas, etc.). Las páginas se pueden cambiar de forma manual o automática (según condiciones definidas). Cada canal que se muestra en una página (indicadores, iconos, textos, etc.) se puede modificar fácilmente en tiempo real utilizando un software fácil de usar basado en Windows. Nuestro completo sistema de superposición facilita la visualización de varias páginas para datos importantes (p. ej., baja presión de aceite, mejor vuelta, etc.) independientemente de la página real que se muestre.

La ADU también está equipada con 15 LED RGB ultrabrillantes que se pueden usar como una luz de cambio avanzada dependiente de la marcha y se pueden modificar mediante lógica definida por el usuario (para alarmas, bajo nivel de combustible, etc.).
Usando balizas IR o un sistema GPS, el tablero se convierte en un poderoso cronómetro de vueltas con una función de cronometraje predictivo. Al seleccionar la página Calificación, habilita un "Modo de calificación" que utiliza un tiempo de vuelta predictivo avanzado basado en una "mejor" vuelta de referencia actualizada automáticamente.

Los temporizadores configurables por el usuario se pueden ajustar para una funcionalidad adicional (temporizador de parada en boxes, etc.). La ADU también admite cámaras térmicas para monitorear los discos de freno o las temperaturas de los neumáticos (hasta 16 puntos por neumático).
La comunicación con otros dispositivos en el automóvil se proporciona a través de dos puertos de comunicación CAN-BUS independientes integrados. Se proporcionan plantillas CAN para las ECU más populares y son totalmente configurables, lo que le permite conectar nuestro hardware a prácticamente cualquier sistema de gestión del motor.
Para garantizar que todas las funciones funcionen a la perfección, nuestro dispositivo se basa en un controlador automotriz de 32 bits combinado con un procesador de gráficos de última generación. Esta combinación proporciona el entorno de trabajo perfecto para cualquier ingeniero o conductor y garantiza gráficos suavizados de alta calidad a 50 fotogramas por segundo.
Para un mayor análisis de datos, los canales de datos se pueden registrar en una unidad flash USB con una frecuencia de hasta 500 Hz.
Todas estas características "imprescindibles" y más están alojadas en una carcasa anodizada negra resistente, especialmente mecanizada por CNC.

Las actualizaciones de firmware gratuitas y fáciles de instalar mejoran aún más las capacidades del sistema (por ejemplo, nuevas estrategias, patrones de activación, flujos de datos CAN).

Especificaciones generales:

Tensión de funcionamiento: 6-22V, inmunidad a transitorios según ISO 7637, con protección contra polaridad inversa

CPU: 32 bits, automotriz, 90MIPS Rango de temperatura: -30 °C a 80 °C

Caja: Aluminio anodizado, mecanizado CNC, IP61 Conector: Conector AMP automotriz de 36 vías

Pantalla de 5”: TFT antideslumbrante, 800x480, área activa 108x64,8 mm, luminancia 600 cd/m2

Pantalla de 7”: TFT antideslumbrante, 800x480, área activa 154,08x85,92 mm, luminancia 500 cd/m2

Alarmas: 15 x LED RGB ultrabrillantes

Comunicación: CAN: 2 x CAN 2.0B (250, 500, 1000 kbps) serial independiente: RS232 (Rx,Tx)

USB: Sí, para el registro de datos (la programación del tablero debe realizarse a través de CAN, usando un adaptador CAN a USB, Peak Pcan o cable Kvaser)

Entradas: Entradas analógicas: 8 entradas analógicas, 10 bits, 500 Hz, pullups/pulldowns seleccionables por software

Entradas digitales: 8 entradas con sensibilidad definida por el usuario Salidas: Propósito general 2 x salidas de lado bajo protegidas 3A

Otro:

Acelerómetro: giroscopio de 3 ejes y aceleración de 3 ejes

Sensor de luz: incorporado para brillo automático

Sensor de temperatura: integrado para rastrear la temperatura interna del dispositivo

Reloj en tiempo real: Integrado con respaldo de batería

Funciones: Temporizador de vueltas: Temporizador de vueltas con memoria, cronometraje predictivo, activado por una baliza o GPS

Personalización: 48 páginas disponibles, contenido definido por el usuario, gráficos personalizados permitidos

Funciones: funciones lógicas de canales matemáticos

Superposiciones: Sí, definidas por el usuario

CAN stream: definido por el usuario, hasta 48 mensajes de entrada, flujos predefinidos para ECU populares

Registro: Memoria: Velocidad de memoria flash USB: Hasta 500 Hz por canal Reloj en tiempo real: Sí

ECU compatibles

• AEM
• Autronic SM-4
• Serie DTA Fast S
• Serie Ecumaster EMU CLÁSICO
• Ecumaster EMU LATA CLÁSICA
• Ecumaster EMU NEGRO
• Ecumaster UGP
• Emtron
• EVO X
• hondata kpro
• carreras de vida
• ENLACE ECU
• MaxxECU
• megachorro 2 y 3
• MOTEC M400, M600, M800
• MOTEC M1
• Pectel SQ-6
• Syvecs
• VI-PEC
• OBD 2 sobre CAN ecus
• Cualquier ECU capaz de enviar datos a través de CAN BUS

Si su ECU no figura en la lista anterior, envíe un correo electrónico a tech@ecumaster.com. Nuestro equipo de ingeniería trabajará con usted para crear una configuración para su dispositivo.

Consulte la página de Notas de aplicación para obtener información sobre el cableado y la configuración específica de su ECU.
