Nuke Performance - Flange de alumínio com 24 parafusos padrão para unidades CFC (150-05-300)

A unidade Nuke Performance CFC pode ser montada em qualquer tipo de tanque de combustível/célula de combustível com este flange padrão de alumínio de 6x10" e 24 parafusos.

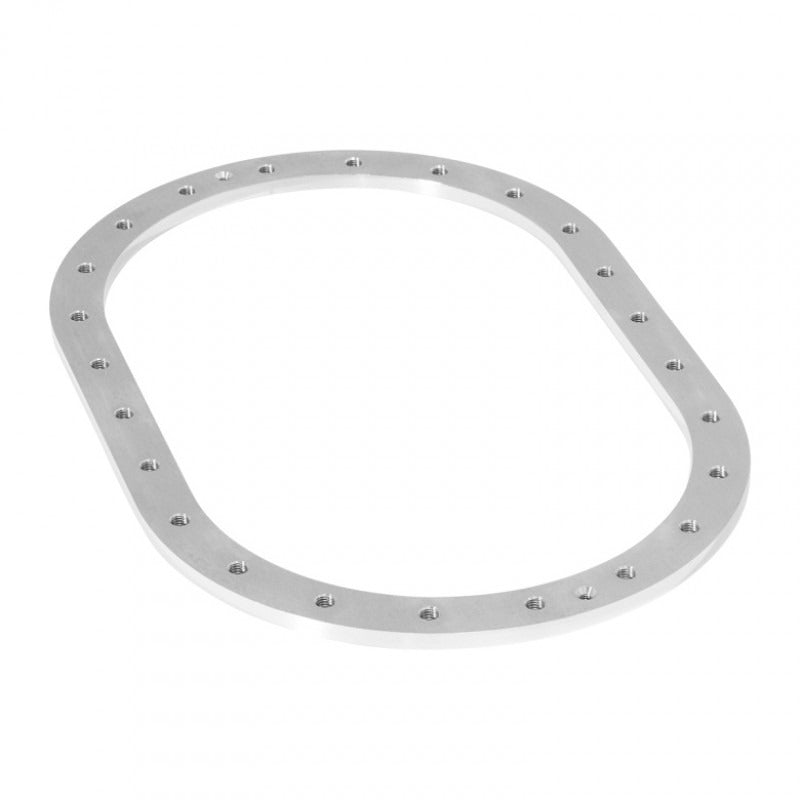

O flange de alumínio Nuke Performance usa o conhecido padrão de 24 parafusos 6x10" e é feito para soldagem em uma célula de combustível de alumínio ou para ser instalado com parafusos escareados para serem mantidos no lugar.

Feito de alumínio leve e de alta qualidade e é fornecido não oxidado para possibilitar a soldagem a uma célula de combustível de alumínio, se desejado.

Tamanho da rosca: 1/4-28 UNF x 3/4

Esta é uma boa solução para quem deseja usar/fabricar uma célula de combustível personalizada de acordo com suas próprias especificações. Juntamente com a junta de Viton que acompanha a Unidade CFC, faz uma vedação perfeita, segura para todos os tipos de combustíveis.

Entregue sem parafusos ou junta. Tanto os parafusos quanto a gaxeta estão incluídos na Unidade Nuke Performance CFC (150-05-201).

quantidade: 1 pc

Fabricar seu próprio flange ou ponto de montagem para a Unidade CFC?
Dimensões para fabricar um flange ou modificar um tanque de combustível padrão para caber em uma placa de preenchimento padrão de 6 x 10 24 parafusos, como a unidade Nuke Performance CFC.
Faça o download das dimensões do DWG para 6x10 24 parafusos (.DWG)
Faça o download das dimensões DXF para 6x10 24 parafusos (.DXF)
Baixe as dimensões do PDF para 6x10 24 bolts (.PDF)
